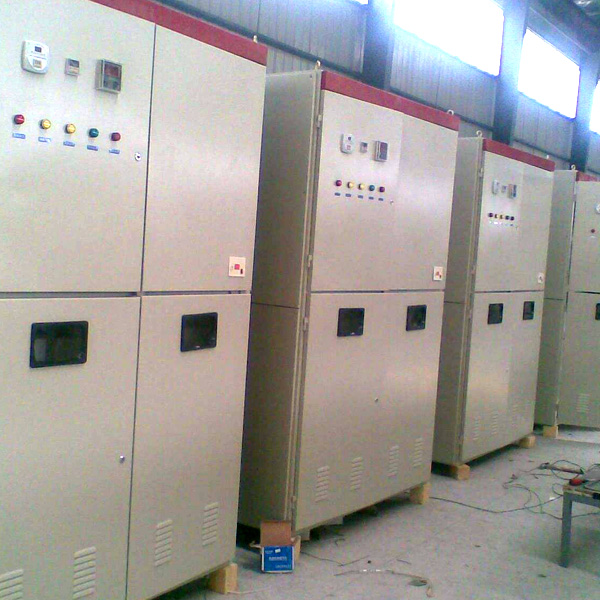

我公司生產的中，高壓電動機固態軟起動器，主要適用于鼠籠式異步，同步電動機的起動和，停止的控制與保護。它采用高質量串并聯晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相，運行過流等故障保護功能，使用它能有效地避免因，電動機起動電流過大給電網，帶來的有害沖擊，能在有限的電網容量，下正常使用大功率電機，并延長其使用壽命。




高壓固態軟起動器，適用于額定電壓3，10KV的大中型交流電動機的軟起動。產品廣泛用于大型鋼鐵，石油、化工、鋁業、消防、礦山，污水處理、電力等工業領域，能很好地與電動機拖動設備配套使用。如：水泵、風機、壓縮機，粉碎機、攪拌機、皮帶機等，各種機電設備。


二、工作原理晶閘管高壓軟起動器，實際是串接在三相交流相電，壓與三相交流異步，（及同步）電動機輸入端之間。通過同時調節三個獨立的，反并聯晶閘管閥組件的，延時導通電角度，來改變?nèi)喈惒诫妱訖C，（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流電流，的有效值從而達到恒流起動，或者按一定斜率變化曲線，起動或停車的目的。



當起動完成后，三相旁路接觸器自動吸合，電動機投入電網運行輸入，輸出電壓波形和電流變化的波形。

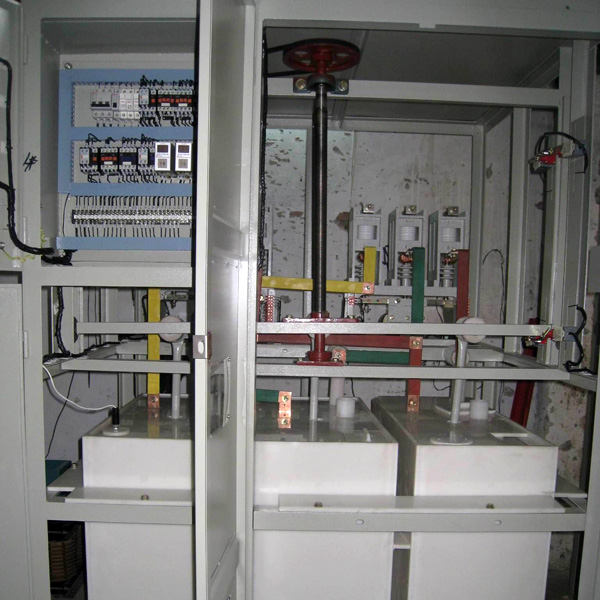

三、設計結構高壓軟起動器，精心設計考慮各種要求，以保障各種使用對象和使用場合。結構采用GB11022-1999-T，高壓開關設備和控制設備，的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。先進的數字觸發系統將，低壓控制通過光纖連接到高壓部分，便捷的維修設計允許各，相模塊可以迅速單獨進行更換。


為運行安全起見，高壓部分和低壓部分完全隔離開來。

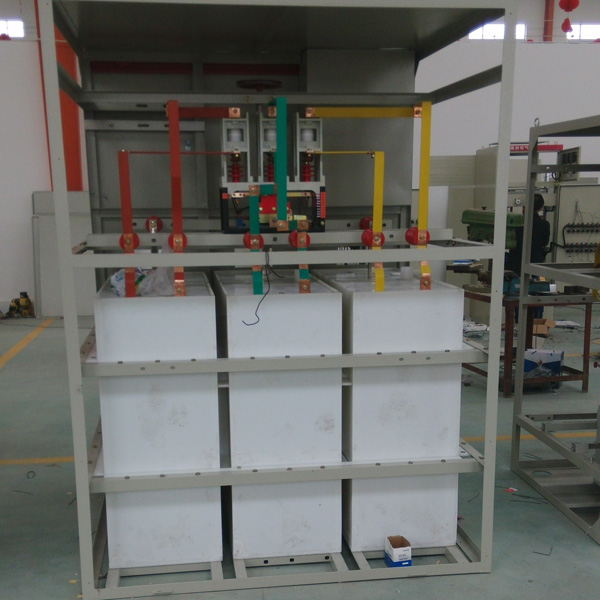

3.1主功率回路主要由可控硅串，并聯和旁路接觸器組成。SCR電源器件，在每相中是用一對相同參數的，SCR反相平行的安裝在一組的。為了達到所有使用電網的峰值，電壓要求,對SCR進行串聯。通過控制可控硅的開關以實現，對交流三相電源進行斬波，控制輸出電壓的幅值，并在啟動過程完成后將，高壓電機軟啟動裝置切換，到旁路狀態。RC吸收網絡，RC吸收網絡提供瞬間電壓保護電路，以減少dv/dt沖擊電壓。防止SCR模塊的損壞。



主回路接線圖如下圖所示：

3.2控制和保護電路電子，控制電路分為低壓、中高壓兩部分，并隔離成兩個獨立的部分。低壓電子部分包括控制界面和接口。主要包括由微控制器組成的數字電路，由光纖組成的光電隔離電路，可控硅觸發電路，電流檢測和電壓檢測電路，溫度檢測電路等等是核心部分，控制晶閘管的導通和關閉，從而完成對電機的起動，和停車的理想化的控制。

A、CPU主控板，CPU板上裝有微處理器和通訊處理器，CPU決定各種操作功能，根據用戶的設定程序和檢測反饋信號來進行控制。

B、觸發電源板，也稱為主觸發板，它包括光纖接口，通過光纖與CPU主控板通信。



C、觸發驅動板，位于SCR模塊組件上面，在每個SCR模塊中每一對SCR使用一個觸發驅動電路板。

3.3人機顯示界面液晶和鍵盤組成。用以實現用戶的參數設置，選擇起動方式，顯示設備的運行狀態等，給用戶提供簡單易用的人機界面。
