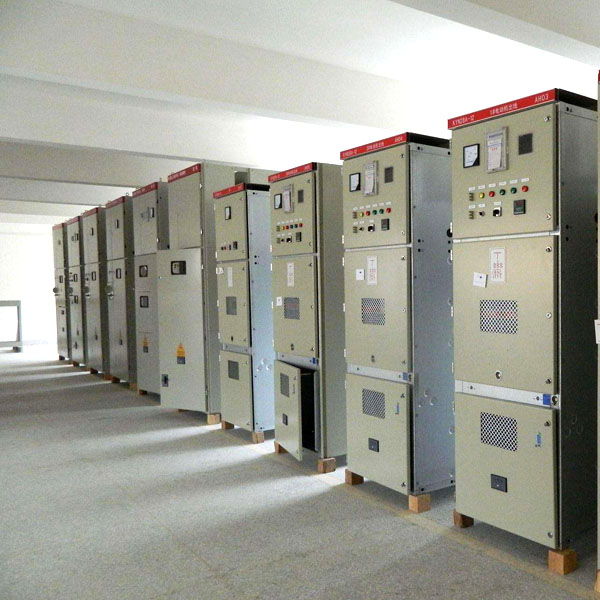

求助10KV kyn28，柜站用變柜內變壓器進線，使用多大的銅排，查資料說站用變銅，排不用考慮動熱穩定性，我這50KVA的站用變壓器，高壓電流才2A多，變壓器進線銅排應該如何選擇。



30*3及以上截面，方便接線的母線寬度即可，用TMY-50x5的高壓母排。

沒有防止PT諧振的措施嗎。



你的PT沒有加消諧裝置，還有就是你們做完試驗有沒有接錯線。



你這個是YY三角形的接法，所以具備接地絕緣檢測。還有，這個PT柜應該是由三個單相的，半絕緣的電壓互感器組成的，因為你沒帶消諧裝置，所以引起故障。



有一次消諧器的，我沒拍 接線應該沒問題吧，線路不出故障二次測量電壓正常。



消諧器也分全絕緣和半絕緣吧，PT二次接線端子上有無短路現象。



一次消諧，二次消諧國內大多數，廠家做的質量都不怎么樣。



建議看一下PT車的，接地回路連續性怎么樣，有可能的話，測一下手車的接地電阻是否在正常范圍。



KYN28A-12開關柜接地開關，與C相的安全距離，不滿足要求 能不能改結構。



分支排用的80的吧，接地刀軸不是有PVC管套住了。



C相的安全距離不滿足要求 ，怎么知道，小于125mm了嗎。

否則就是合格。

可以吧寬的銅排換成窄的，厚度加厚，截面積夠就行。

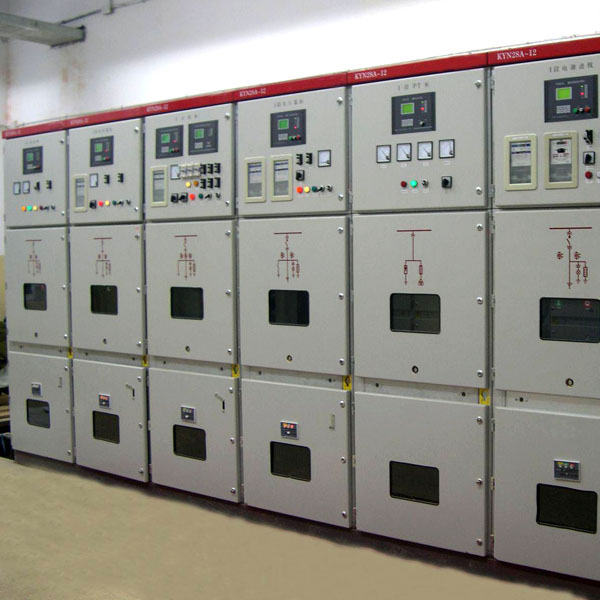

KYN28柜母線及出線，銅排大小怎么選擇，求高手指教下。



你選擇電流A數，就可以銅排的規格了。



參考圖集，上面有計算實例。

12SDX101-2 民用建筑，電氣設計計算及示例。



接變壓器的出線可以參考圖集。

08D800-3民用建筑電氣設計，與施工-變配電所。



先統計出負荷，然后計算出電流，還要考慮4S熱穩定電流，根據它選擇銅排大小。



我們單位成套一般進線柜，1250-1600A時 ，選用80*6甚至100*6。

630A的出線分支一般都是在60*6。



主要根據電流選，需要考慮是否有套管等的降容，大電流選雙排減小空間。
