開關柜是一種源創電氣設備，開關柜外線先進入，源創柜內主控開關，然后進入源創分控開關，各分路按其需要設置。如儀源創表自控，源創電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如源創發電廠等，有的還設有為保，主要設備的低周源創減載。




開關柜的主要作用，是在電力系統進行，發電、輸電、配電和，電能轉換的過程中，進行開合、控制和，保護用電設備。開關柜內的部件主要，有斷路器、隔離開關、負荷開關、操作機構、互感器，以及各種保護裝置等組成。開關柜的分類方法很多，如通過斷路器安裝方式，可以分為移開式開關柜，和固定式開關柜。或按照柜體結構的不同，可分為敞開式開關柜，金屬封閉開關柜、和金屬封閉鎧裝式開關柜。根據電壓等級不同，又可分為高壓開關柜，中壓開關柜和低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業，和住宅小區、高層建筑，等各種不同場合。



高壓開關柜的“五防”。

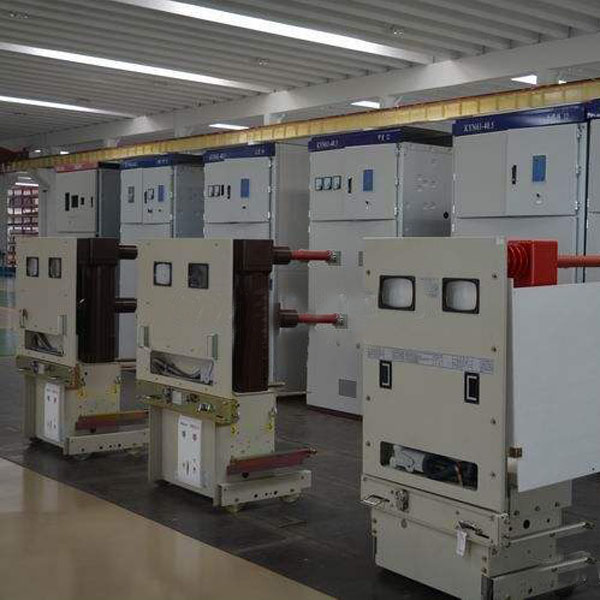

1.高壓開關柜內的，真空斷路器小車在試驗，位置合閘后，小車斷路器無法進入工作位置。（防止帶負荷合閘）。

開關柜

2.高壓開關柜內的，接地刀在合位時，小車斷路器無法進合閘。（防止帶接地線合閘）。




3.高壓開關柜內的，真空斷路器在合閘工作時，盤柜后門用接地刀上的機械與柜門閉鎖。（防止誤入帶電間隔）。.

4.高壓開關柜內的，真空斷路器在工作時合閘，合接地刀無法投入。（防止帶電掛接地線）。

5.高壓開關柜內的，真空斷路器在工作合閘運行時，無法退出小車斷路器的工作位置。（防止帶負荷拉刀閘）。



按電壓等級分類。

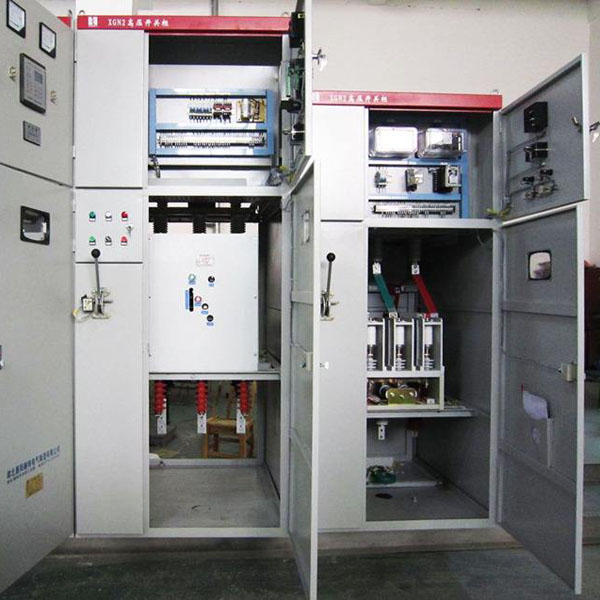

按照電壓等級分類，通常將AC1000V及以下稱為，低壓開關柜（如PGL、GGD、GCK、GBD、MNS等），、AC1000V以上稱為高壓開關柜，（如GG-1A、XGN15、KYN48等），有時也將高壓柜，中電壓為AC10KV的稱為中壓柜，（如XGN15型10kV環網柜）。

按電壓波形分類。



分為：交流開關柜，直流開關柜。

按內部結構分類。

抽出式開關柜，（如GCS、GCK、MNS等），、固定式開關柜（如GGD等）。

按用途分類。

進線柜、出線柜、計量柜，、補償柜（電容柜）、，轉角柜、母線柜。
