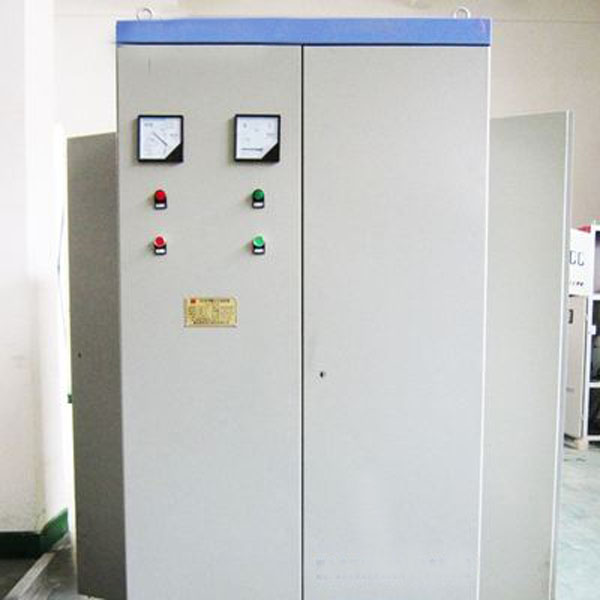

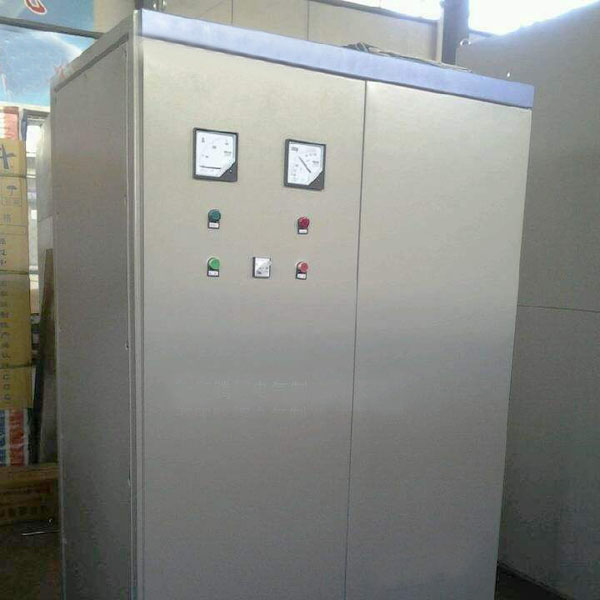

源創靜止式進相器。

LP系列靜止式進相器，主要是由四大單元組成，進退相機構，信號采集與單片機處理單元，晶閘管變頻裝置，及操作控制回路。進退源創相機構的作用，是進相補償時，將電機轉子切換到源創進相器．退相不補償或進相器出現故障時，將電機轉子切換到源創電機起動器，的星點短接接觸器上，防止轉子開路。



信號采集與單片機處理，單元的作用是從采集工，頻電壓的信號和源創電機轉子電流，的信號后進行處理，給晶閘管發出觸發信號，同時監測工作情況，做出自診斷。源創變頻裝置是根據觸發信號，將源創工頻電源變?yōu)榕c轉子，電流同頻率的附加電勢。操作控制回路是用來進，行進、退相操作和故障自動退相的。

源創變負載進相器。


源創LVP系列變負載進相器，串接在電機轉子回路中，通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器，采集到的轉子源創電流信號及工頻，電壓提供的同步信號，同時送入源創單片機進行處理，根據電機的運行狀，態自動調整補償量，實現源創動態補償。

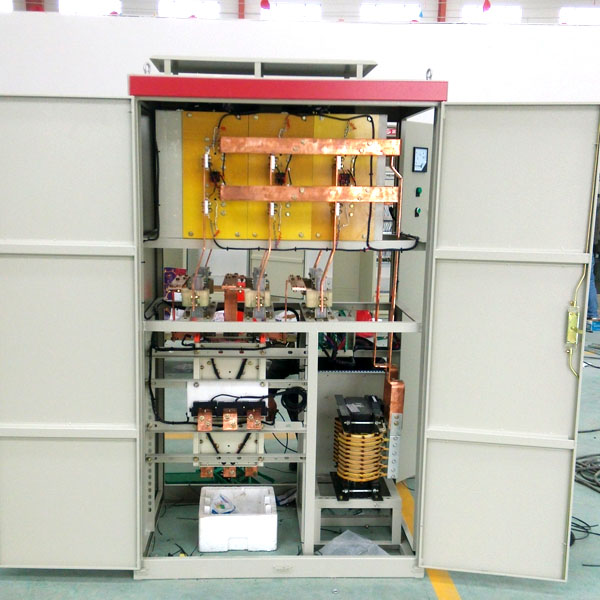

適時發出的觸發指令并經，過觸源創發板的放大，控制由12只晶閘管組成，的交—－交源創變頻裝置，將工頻電源變?yōu)楹停D(zhuǎn)子電流同頻率，并且相位超前的電勢疊，加到源創電機轉子回路中，改變轉子電流與轉子，電壓的相位關系，通過源創磁場進而改變電機，定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償?shù)哪康摹?br />



源創基本維護。

1. 要經常檢查進相，源創冷卻風機是否停轉，若停轉則及時退相，檢修或更換風機，以免燒壞源創可控硅。

2.要定期檢修源創進相器，內的兩個大接觸器的觸頭，以延長接觸器的使用壽命，保障進相器及電動機安全運行。




3.要定期吹掃、清理源創進相器，內的灰塵，以免過多的積灰影響進相器，內源創變壓器的正常散熱，和控制單元的正常工作，尤其在源創進相器停用一段時間又重新起用時，必須清理。

檢修指南

進相器注意。




1.源創進相的檢修，必須由技術人員進行，嚴禁操作工隨意處置。

2. 源創進相器故障的查找，順序?yàn)椋合炔槿蹼姟⒑蟛閺?qiáng)電。即先檢查控制單元，(控制板)是否正常，控制單元正常后，再查強電控制回路的故障。

3. 因檢修控制板而，要插、拔控制板時，應關斷進相器內的單相空氣開關，(不影響主電機工作)。嚴禁帶電操作。而且，插入時不得用力，過大、過猛，以免插壞插針。
